ИБП SM180(4×30)

Описание

Модульный онлайн ИБП SM180 (4×30) является оптимальным решением по обеспечению бесперебойной работы и надежной защиты от колебаний напряжения в сети 380 В ответственной трехфазной нагрузки, например:

• ЦОДов, коммуникационных узлов и рабочих станций;
• сетевого и серверного оборудования;
• ИТ-инфраструктуры офисов и предприятий;
• диагностической медицинской техники;
• электрооборудования банков и торгово-развлекательных центров.

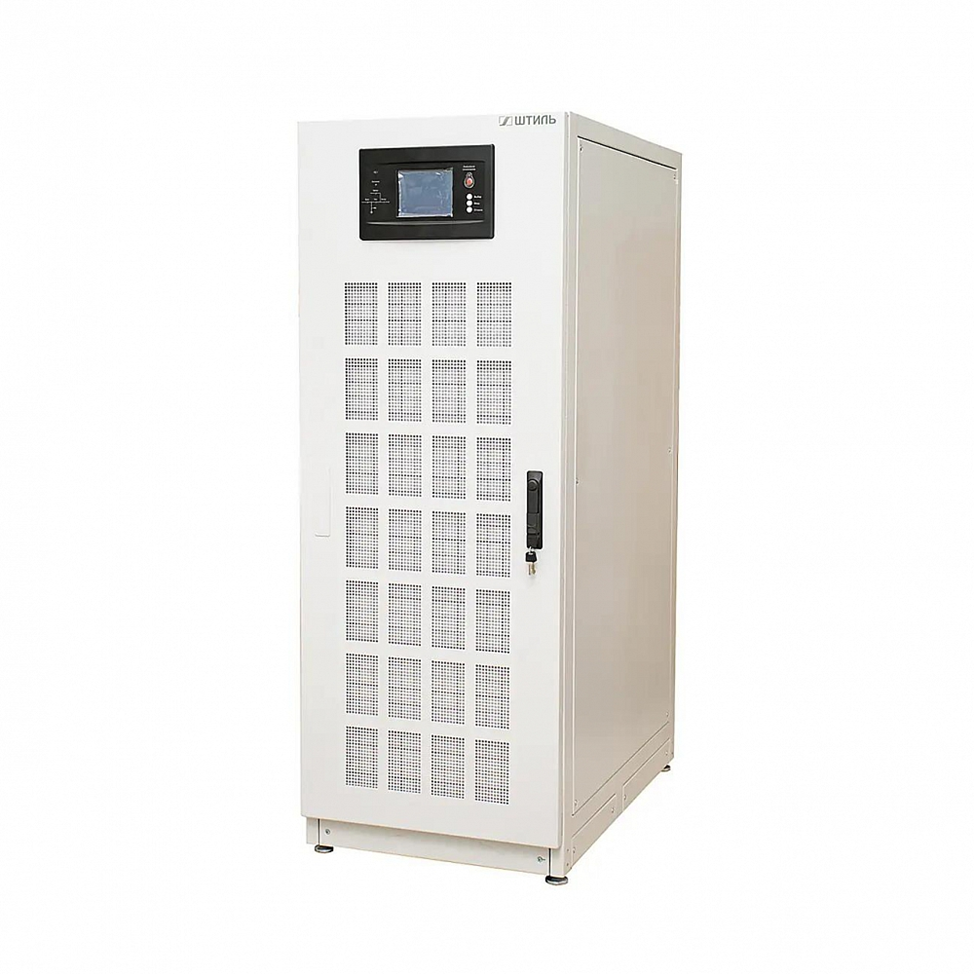

SM180 (4х30) представляет собой прочный металлический шкаф, в котором установлено четыре силовых модуля по 30 кВА /27 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.

Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 180 ВА /162 кВт, а параллельное подключение до 3-х блоков ИБП SM180, полностью укомплектованных модулями, – до 540 кВА / 486 кВт.

SM180 (4×30) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

ИБП SM180 (4×30) построен на основе технологии двойного преобразования энергии, которая обеспечивает:

• работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
• мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
• постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
• максимальную защиту нагрузки от негативных воздействий электросети;
• полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Подключение

Электрооборудование и сеть подключаются к ИБП через шины.

Автономная работа

ИБП SM180 (4×30) не содержит встроенных аккумуляторных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

В SM180 (4×30) обеспечен современной системой защиты от:

• перегрузки и короткого замыкания;
• внутреннего перегрева;
• высокочастотных сетевых помех и импульсных перенапряжений;
• переходных процессов при коммутации и нелинейных искажений;
• «глубокого» разряда батарей.

Централизованный электронный байпас позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода устройства из строя.

За счет технического байпаса выполняется ручной перевод питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.

Средства мониторинга

В SM180 (4×30) доступен функционал для локального/удаленного мониторинга работы устройства.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

Работа ИБП контролируется с помощью ПО Shut Down Manager или Shtyl Device Manager.

Также модель имеет порт EPO для дистанционного аварийного отключения.

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±1,5%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

• подключение дополнительных силовых модулей;
• оптимальное резервное питание за счёт внешних АБ;
• совместимость в работе с генераторами;
• функция «холодного» старта;
• функция «горячей» замены силовых модулей;
• встроенный технический и автоматический байпас;
• широкие возможности локального/удаленного мониторинга;
• создание резервируемых конфигураций по схеме N+X;
• параллельное подключение блоков ИБП – до 3-х шт.

Высокая надежность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля батарей;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 12 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;

охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики

Комплектация:

1. ИБП переменного тока SM180 (4×30) – 1 шт.
2. Кабель последовательного интерфейса RS-232 1 м – 1 шт.
3. Руководство по эксплуатации – 1 шт.
