Описание

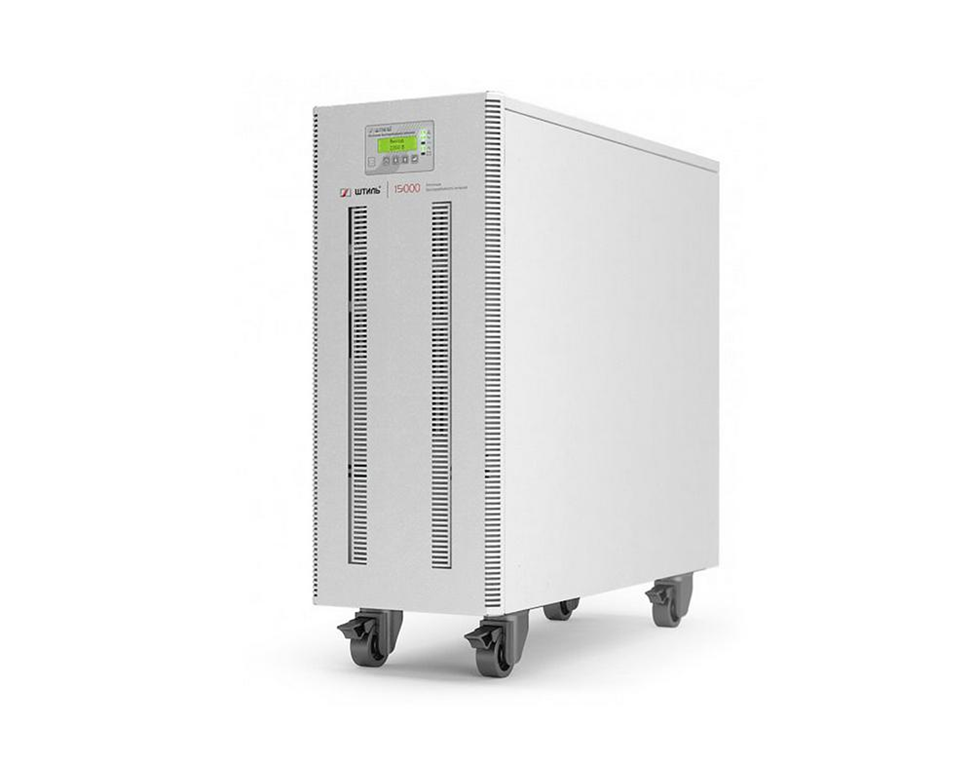

ИБП (UPS) переменного тока “Штиль” ST3120L — онлайновый источник бесперебойного питания с двойным преобразованием, с трехфазным входом и однофазным выходом мощностью 20кВА, обеспечивающий совершенную защиту для ответственной нагрузки.
Двойное преобразование устраняет все недостатки сетевого напряжения. Выпрямитель преобразует переменный ток из сети питания в постоянный ток, который заряжает аккумуляторы и питает инвертор. При сбое питания инвертор переключается на питание от необслуживаемых аккумуляторов. В обоих случаях инвертор генерирует синусоидальное переменное напряжение, постоянно подаваемое в нагрузку.
ИБП ST3120L не предусматривает встроенных АБ, он оснащен ЗУ (5А) и позволяет подключать мощные батарейные модули.
ИБП ST3120L отличает эргономичный дизайн, современные схемотехнические разработки, отличные технические характеристики.
К достоинствам ИБП ST3120L можно отнести: компактные размеры, “холодный” старт, высокую степень фильтрации помех, горячую замену батарей, наличие “сухих” контактов, коммуникационный интерфейс RS232.
Функциональный ЖК-дисплей с удобным интерфейсом позволяют осуществлять мониторинг системы бесперебойного питания .
ИБП ST3120L используется для защиты кинозалов, медицинских клиник, компьютерного и телекоммуникационного оборудования, промышленных и технологических линий.
Дополнительно в комплекте с ИБП ST3120L можно заказать:
- Аккумуляторные батареи;
- батарейные стеллажи или батарейные шкафы по выбору в соответствии с задачей;
- платы расширения интерфейсов;
- кабель для внешнего аккумулятора.
Технические характеристики
| Модель | ST3120L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 20/18 |
| Максимальная выходная мощность, кВА | 20 |
| Максимальная выходная мощность, кВт | 18 |
| Число фаз | 3 в 1 |
| Количество фаз, вход | 3 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 380 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220 |
| Стабилизация выходного напряжения, % | ±2 |
| КПД, % | 95 |
| Допустимая перегрузка | 105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас) |
| Вид охлаждения | Принудительное, вентиляторное |
| Коэффициент мощности | ˃ 0,95 |
| Форма выходного напряжения | синусоидальная |
| КПД при работе от АБ, % | 94 |
| Номинальное напряжение АБ, В | 192 |
| Максимальный зарядный ток, А | 2 |
| Размещение аккумуляторных батарей | Внешнее |
| Наличие батарей в комплекте | нет |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Исполнение | напольное |
| Размер без упаковки (ШхВхГ), мм | 190x542x500 |
| Масса, кг | 38 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | от +5 до +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | от -40 до +40 |
| Относительная влажность воздуха, % | до 95% без конденсации |
| Гарантийный срок, мес | 24 |
Время автономной работы:
| Суммарная ёмкость АБ, Ач | Время автономной работы (в зависимости от уровня нагрузки), мин | |||||||||
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | |
| 9 | 23 | 10 | 5 | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
| 18 | 50 | 22 | 13 | 11 | 7 | 5 | 2 | 0 | 0 | 0 |
| 26 | 75 | 30 | 19 | 13 | 9 | 7 | 6 | 5 | 3 | 0 |
| 27 | 85 | 38 | 23 | 16 | 12 | 9 | 7 | 6 | 5 | 0 |
| 33 | 100 | 42 | 27 | 16 | 12 | 9 | 7 | 5 | 3 | 0 |
| 36 | 130 | 52 | 30 | 22 | 17 | 14 | 12 | 8 | 7 | 6 |
| 40 | 140 | 56 | 33 | 19 | 15 | 12 | 8 | 7 | 5 | 3 |
| 45 | 190 | 70 | 40 | 30 | 23 | 18 | 15 | 13 | 12 | 9 |
| 54 | 220 | 85 | 50 | 36 | 27 | 23 | 19 | 17 | 14 | 12 |
| 55 | 210 | 85 | 49 | 33 | 24 | 18 | 15 | 13 | 11 | 8 |
| 65 | 250 | 100 | 55 | 37 | 28 | 20 | 17 | 14 | 12 | 10 |
| 75 | 310 | 125 | 85 | 53 | 38 | 30 | 23 | 20 | 17 | 14 |
| 90 | 370 | 150 | 90 | 58 | 40 | 33 | 26 | 22 | 20 | 18 |
| 100 | 420 | 170 | 100 | 70 | 48 | 35 | 28 | 24 | 22 | 20 |
Комплектация:
- ИБП переменного тока ST3120L – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Упаковка – 1 шт.
