Описание

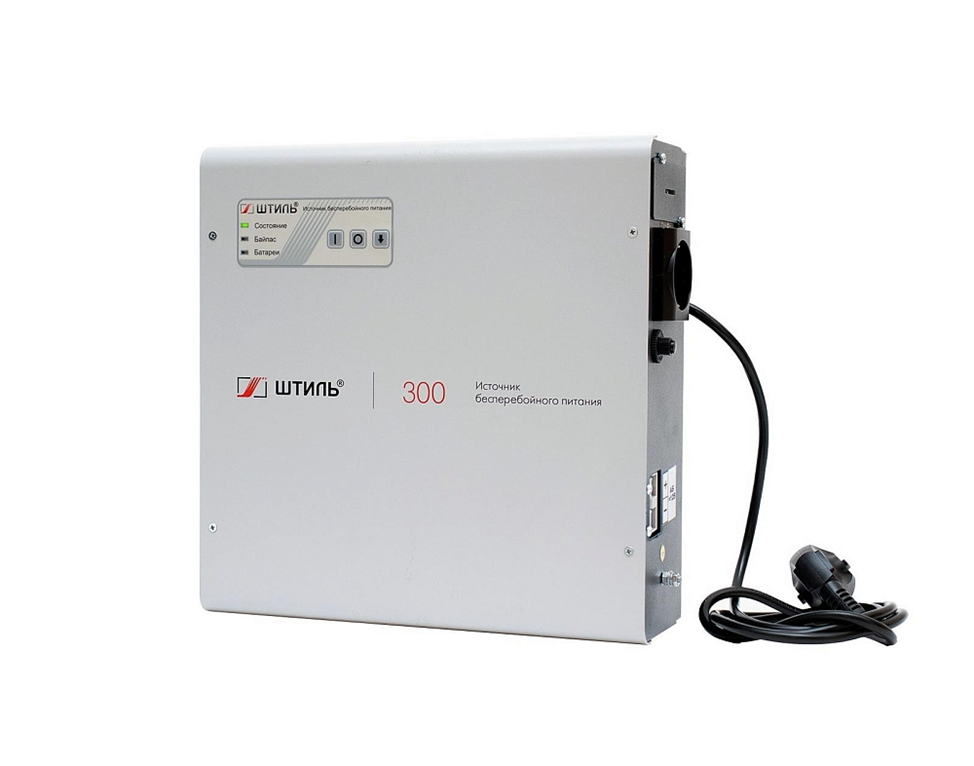

Онлайн ИБП SW300L применяется для обеспечения бесперебойной работы и качественного электроснабжения критически важной нагрузки мощностью до 300 ВА/225 Вт, например:
- энергозависимых котлов отопления;
- циркуляционных насосов;
- септиков с маломощными насосами;
- блоков управления системы «умный дом»;
- систем видеонаблюдения;
- ответственных бытовых электроприборов небольшой мощности.
В SW300L применен усовершенствованный алгоритм работы корректора коэффициента мощности, благодаря которому модель отлично функционирует в связке с бытовыми генераторами.
Модель SW300L работает на основе технологии двойного преобразования энергии, за счет которой обеспечивает:
- непрерывную коррекцию напряжения в расширенном диапазоне (90-295 В) и с высокой точностью (±2%) без переключения на аккумуляторы;
- мгновенный перевод питания нагрузки на аккумуляторы при отключении электричества;
- электропитание нагрузки напряжением c идеальным синусом независимо от режима работы.
Модель работает абсолютно бесшумно благодаря примененной в ней конвекционной (безвентиляторной) системе охлаждения.
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
- бесшумная работа.
Функциональность
- плавный пуск;
- резервное питание до 9,5 часов за счёт подключения внешней АБ (при 100% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга и управления;
- большой ассортимент дополнительных аксессуаров.
Высокая надежность
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- система конвекционного (безвентиляторного) охлаждения.
Установка и подключение
SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Для удобства в комплект поставки ИБП входит специальный шаблон для разметки поверхности.
Прибор подключается к входной сети с помощью сетевого кабеля с евровилкой. Нагрузка подключается в EURO-розетку, расположенную на боковой панели ИБП.
Автономная работа
SW300L оснащен встроенным зарядным устройством с током заряда 6 А, благодаря чему возможно подключение внешнего аккумулятора большой емкости (от 17 до 250 Ач). Он сможет обеспечить от 18 мин до 9,5 ч автономной работы нагрузки (при 100% загрузке ИБП). Аккумуляторная батарея, в зависимости от ёмкости, размещается во внешнем напольном стеллаже.
В ИБП используются современные технологии сокращения времени заряда и продления срока службы батарей (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- уведомлять пользователя об износе АБ;
- прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Панель управления
Панель управления ИБП оснащена функциональными кнопками, которые позволяют включать/выключать устройство, выполнять «холодный» старт, менять режим работы (онлайн, байпас или ECO), а также тестировать АБ (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».
Обратите внимание!
Тестирование батареи рекомендуется выполнять не реже одного раза в полгода.
Кроме того, на передней панели ИБП размещены светодиодные индикаторы, отображающие состояние устройства и батареи:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Байпас» – работа через байпас/ЭКО-режим;
- «Батарея» – состояние батареи.
Средства мониторинга
В SW300L предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протокол Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Состояние ИБП SW300L можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.
Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.
Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.
Защита
ИБП SW300L имеет электронную защиту от:
- короткого замыкания;
- длительной перегрузки по выходу;
- внутреннего перегрева.
После устранения аварии устройство автоматически перезапускается.
Также данная модель оснащена защитой от:
- импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс);
- высокочастотных помех (100 кГц – 30 МГц);
- неполадок в работе (при возникновении аварии нагрузка обесточивается или безразрывно переключается через встроенный байпас на сеть).
Технические характеристики
| Модель | SW300L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 0,3/0,225 |
| Максимальная выходная мощность, кВА | 0.3 |
| Максимальная выходная мощность, кВт | 0.225 |
| Число фаз | 1 в 1 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 230 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-65 |
| Номинальное выходное напряжение, В | настраивается в диапазоне 210 – 240 с шагом 5 В (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальная выходная частота, Гц | 50 |
| КПД, % | 91 |
| Допустимая перегрузка | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с |
| Вид охлаждения | Естественное охлаждение (без вентилятора) |
| Коэффициент нелинейных искажений, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Коэффициент мощности | 0,75 |
| Форма выходного напряжения | синусоидальная |
| Номинальное напряжение АБ, В | 12 |
| Максимальный зарядный ток, А | 6 |
| Размещение аккумуляторных батарей | Внешнее |
| Наличие батарей в комплекте | нет |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Исполнение | настенное |
| Размер без упаковки (ШхВхГ), мм | 285х283х93 |
| Масса, кг | 4 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5 … +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 … +40 |
| Относительная влажность воздуха, % | 80 |
| Гарантийный срок, мес | 24 |
| Срок службы, лет | 10 |
| Наработка на отказ (MTBF), ч | не менее 70000 |
Время автономной работы:
| Суммарная ёмкость АБ, Ач |
Время автономной работы (в зависимости от уровня нагрузки), мин | |||||||||
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | |
| 17 | 360 | 150 | 90 | 70 | 48 | 37 | 30 | 25 | 22 | 18 |
| 26 | 500 | 220 | 140 | 100 | 80 | 65 | 50 | 42 | 36 | 32 |
| 33 | 720 | 330 | 190 | 130 | 105 | 80 | 70 | 60 | 47 | 38 |
| 40 | 900 | 430 | 260 | 180 | 130 | 105 | 85 | 75 | 65 | 55 |
| 55 | 1200 | 660 | 400 | 280 | 210 | 160 | 130 | 110 | 95 | 80 |
| 65 | 1500 | 720 | 480 | 330 | 250 | 200 | 160 | 135 | 110 | 100 |
| 75 | 1800 | 850 | 550 | 390 | 320 | 250 | 210 | 170 | 140 | 125 |
| 90 | 2100 | 1000 | 700 | 520 | 390 | 300 | 250 | 210 | 170 | 150 |
| 100 | 2400 | 1200 | 820 | 580 | 430 | 340 | 290 | 230 | 200 | 170 |
Комплектация:
- ИБП переменного тока SW300L – 1 шт.
- Комплект для крепления изделия на ровную вертикальную поверхность – 1 шт.
- Батарейный кабель TD50А-T-2-2х4 (длина 2 м) – 1 шт.
- Шаблон для разметки поверхности – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Гарантийный талон – 1 шт.
- Упаковка – 1 шт.
