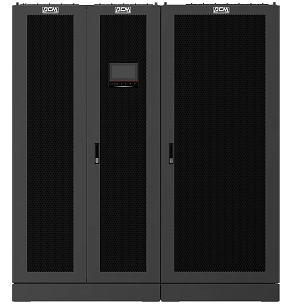

ИБП VGD-II-800М33HР-100

Описание

ИБП VGD-II-800М33HР-100 относится к модели модульных ИБП в трехфазной серии POWERCOM и представляют собой современную трехфазную систему бесперебойного питания с двойным преобразованием энергии. Полное управление на основе высокопроизводительного цифрового процессора обеспечивает высокую стабильность электропитания и надежность работы. ИБП VGD-II-800М33HР-100 поддерживает подключение внешних аккумуляторных батарей, что в сочетании с мощным встроенным зарядным устройством позволяет обеспечить большое время автономной работы. Возможно параллельное подключение до 8 устройств, в том числе с общим батарейным массивом.

ИБП VGD-II-800М33HР-100 обладает единичным коэффициентом мощности и базируется на силовом модуле VGD-II-100PM мощностью 100 кВА.

Модульная конструкция позволяет минимизировать время ремонта и восстановления, а резервирование на уровне модулей, стоек и параллельных систем повышает уровень отказоустойчивости. Модель обладает единичным коэффициентом мощности и КПД до 96%, также в ней реализована функция мониторинга и аудита входной сети – ИБП осуществляет мониторинг параметров на входе, и если в течение определенного времени параметры входного напряжения в норме, то ИБП может перейти в режим высокой эффективности, повысив КПД до 99%. Эти характеристики позволяют снизить совокупную стоимость владения за счет уменьшения тепловых потерь и увеличения плотности мощности на единицу занимаемой площади.

Вместо дискретных компонентов в выпрямителе и инверторе ИБП используются IGBT-транзисторы и их сборка (six-pack), которая обеспечивает чрезвычайно высокую компактность и надежность устройства в сочетании с высоким КПД. Объединение всех компонентов в одной конструкции исключает дисбаланс технических характеристик компонентов, уменьшает число точек отказа и повышает надежность. Несколько вентиляторов обеспечивают поток воздуха по общему каналу. Если один из вентиляторов выйдет из строя, силовой модуль продолжит свою работу без сбоя в штатном режиме.

В ИБП VGD-II-800М33HР-100 имеется функция самотестирования, которая позволяет проводить испытания без реальной нагрузки. Функция «плавного старта» в ИБП обеспечивает ступенчатый наброс нагрузки на сеть или ДГУ, что позволяет оптимизировать максимальную мощность генератора и не переплачивать за избыточные мощности. Управление ИБП осуществляется с помощью современного большого сенсорного жидкокристаллического дисплея, имеется возможность управления и мониторинга по локальной сети, по интерфейсам RS-232/485, «сухие» контакты, а также установки внутренней или внешней SNMP-карты и организации полноценного мониторинга.

Степень защиты

• Защита от перегрузки и короткого замыкания – входной/выходной автомат и автоматическое выключение для защиты электронных схем для ИБП мощностью до 300 кВА и 1000-1200 кВА. В других моделях выключатели нагрузки.
• Повышенное / пониженное напряжение электросети – стабилизация с двойным преобразованием.
• Пропадание напряжения электросети – работа от внешних аккумуляторных батарей, в том числе от общего батарейного массива для нескольких ИБП.
• Искажение формы синусоидального входного напряжения − нагрузка всегда питается от работающего инвертора.
• Отклонение частоты – стабилизация с двойным преобразованием.
• Переходные процессы в электросети
• Возможен 100% перекос фаз

Область применения

ИБП VGD-II-800М33HР-100 обеспечивает отличную защиту серверов, сетевого и телекоммуникационного оборудования, медицинских приборов и других потребителей, требующих качественного электропитания. Широко применяется в государственных и коммерческих секторах, финансах, сетевых службах, на железных дорогах и т.д.

Ключевые особенности

• горячая замена силовых модулей, модуля байпаса и дублированных плат управления;
• передовой IGBT-выпрямитель, обеспечивающий минимальное искажение входного тока и «плавный старт для снижения мощности резервного источника питания (ДГУ);
• корпус с разделением воздушных потоков для охлаждения плат и силовых ключей для надежной работы в зоне больших нагрузок;
• интеллектуальное управление скоростью вентиляторов для повышения их срока службы;
• работа со свинцово-кислотными (VRLA) и литиевыми аккумуляторами (LFP), большой регулируемый зарядный ток;
• возможность параллельной работы до 8-и устройств;
• «черный ящик» − осциллографирование токов и напряжений для упрощения анализа отказов;
• высокая эффективность − КПД до 99% при работе в ECO режиме;
• единичный коэффициент мощности;
• широкий диапазон входных напряжений от 324 до 485 В от номинала без перехода на питание от внутренних батарей;
• панель управления с цветным 7” русифицированным сенсорным дисплеем и светодиодными индикаторами для эффективного мониторинга ИБП. Кнопки управления, позволяющие сохранить управление ИБП даже при отказе дисплея;
• встроенный ручной и автоматический байпас;
• режим «сна» силовых модулей для сохранения высокого КПД при низкой загрузке ИБП. Автоматическая ротация «спящих» модулей для выравнивания наработки;
• синхронизация без распределения мощности для работы в системах с 2N резервированием;
• функция холодного старта;
• подвод кабелей спереди;

Технические характеристики

Комплектация

1. ИБП
2. Инструкция по эксплуатации
3. Гарантийный талон
